PERFORMANCE

双伸の家づくり

耐震性能

消防署・警察署など防災拠点と同基準の家

地震に強い構造躯体を
標準仕様で確保

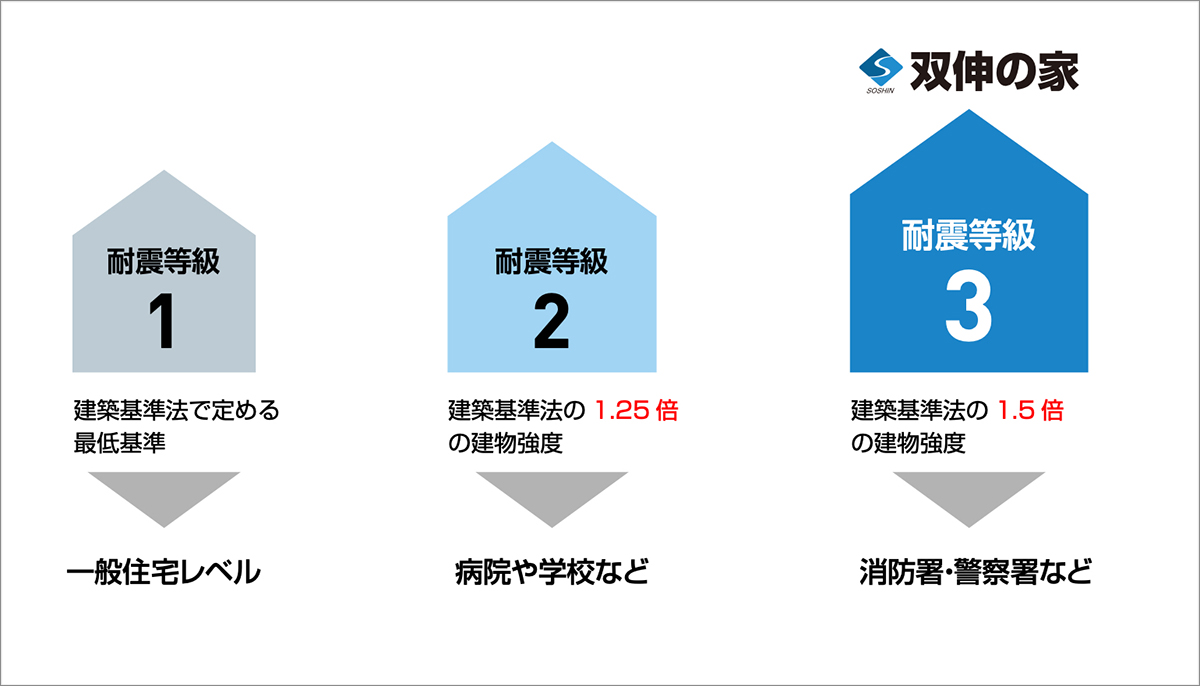

双伸の家は、耐震等級3の構造躯体です。これは耐力壁が建築基準の1.5倍以上あり、
震度7クラスの大地震を想定した構造強度。より安心に暮らしを守ります。

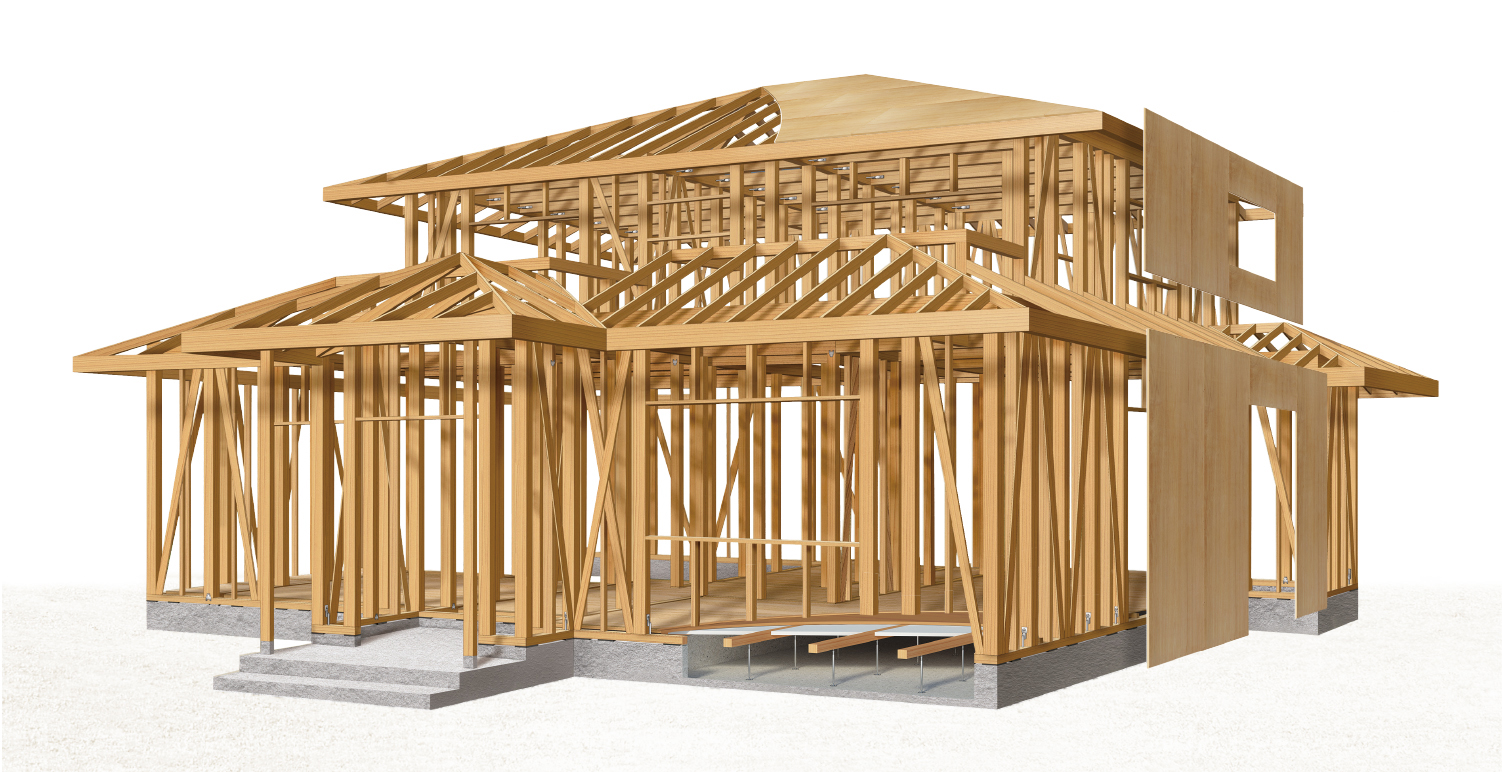

「木造軸組工法」
＋
「2×4工法」の構造躯体

双伸の家は2つの工法を
いいとこ取りした強靭な構造躯体です。

双伸の家では木造軸組工法(在来工法)に構造用耐力壁を併せた2×4工法(木造軸組剛床パネル工法)を採用。柱、梁、床を強力に固定して躯体全体を一体化し、強固な躯体を実現しています。

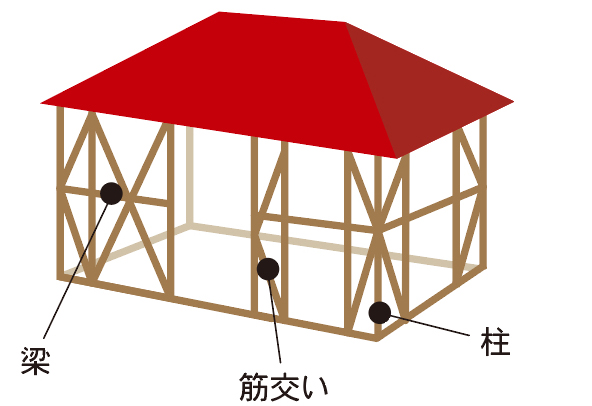

木造軸組工法（在来工法）

日本の伝統的な建て方に最も強く影響を受けている工法。柱と梁と筋交いが主要な部材で、水平力に対して筋交いで耐える構造です。木材の持つ様々な特性が活きていることと、設計の自由度の高さも魅力。

2×4工法

枠組み材に構造用耐力面材を打ちつけた壁工法。床面・壁面・天井（屋根）面の6つの面で外力を分散することができます。部材相互の密接度が高いので、防火性・断熱性にも優れています。

木造軸組剛床パネル広報

設計の自由度が高く、木の良さを活かした木造軸組工法に、外力を効率良く分散して地震の揺れも小さくなる2×4工法をプラス。2つの工法の長所をかけ合わせて、さらに強い家をつくります。

「点」ではなく「面」で
支えるから強くなる

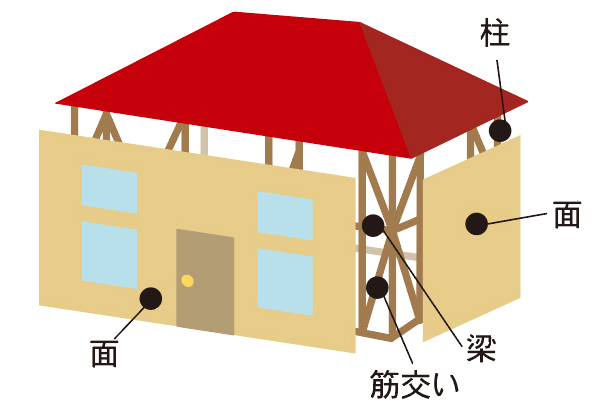

縦揺れ、横揺れに弱い
「点」の支え

柱・梁・筋交いの軸組みで家を支えているので、地震などの外力はその接合点に重点的にかかってきます。負荷を「点」で受けるため、そこから倒壊する可能性があります。

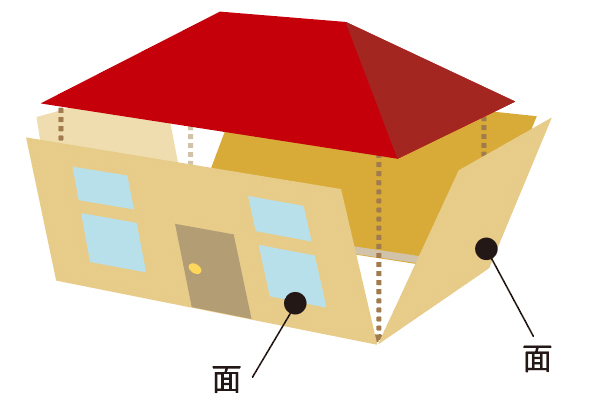

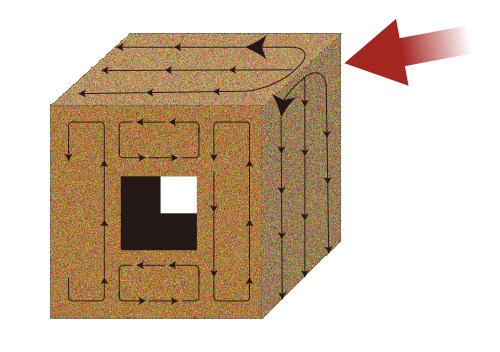

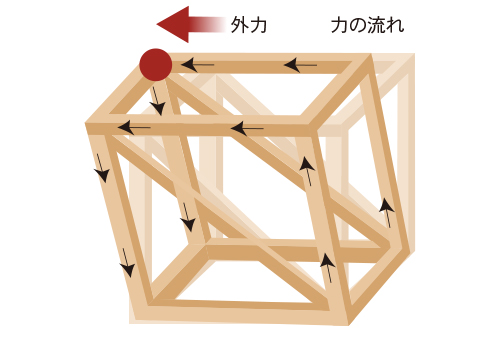

6面体構造が強さの
秘密

どの方向から外力がかかっても、荷重が1点に集中することはありません。6つの面を使って建物全体でバランス良く支えることで、優れた耐震性を発揮します。

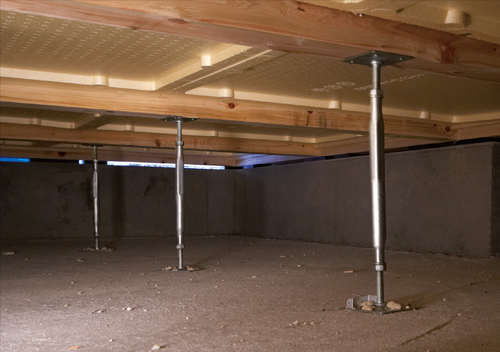

鋼製束で建物の重力をしっかりと
基礎底盤に伝えます

24㎜の厚い剛床と、頑丈なベタ基礎をがっしりとつなぐ鋼製束。躯体にかかる外力を受け止めるのはもちろん、躯体の重みや地震の縦揺れなど、それらを基礎底盤に伝えることで家を支え守っています。

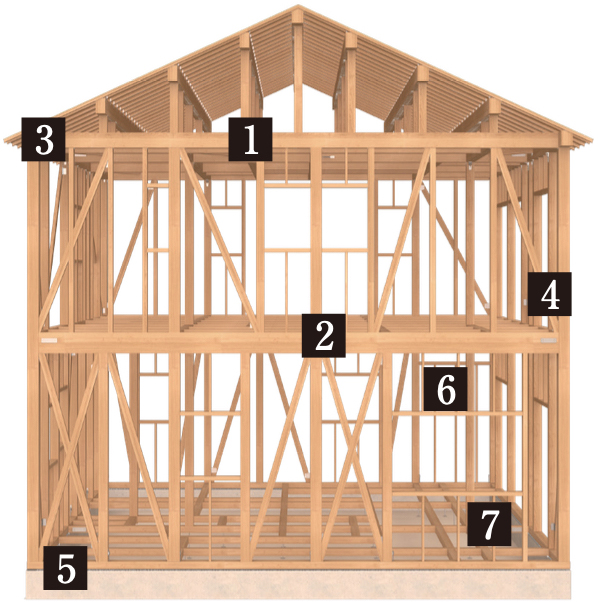

軸組みをさらに強くする
接合金物

豊富な接合金物が
強固な構造を支えます

木造軸組工法は横からの力に弱いため、双伸商事では2×4工法の長所もかけ合わせ面でも家を支えられるようにしています。さらに、より強い家を実現するために、な種類・サイズの接合金物でしっかりと接合部分を補強します。2階を支える1階の柱、屋根を支える2階の柱、躯体の重みを支える梁や桁、ねじれを防ぎ柱を補強する筋交いなど、それぞれが役割を担い力を合わせて家全体を支えています。

コーナープレート

柱と土台、柱と横架材をしっかり固定。接合部分が抜けないように補強します。

コンパクトコーナー

柱と横架材の接合に使用します。軸組みを固定する重要な金物です。

短冊金物

横架材の連結部などを補強する金物。横架材を介して上下階の管柱を結合させるのに使用します。

筋交金物

水平力に抵抗して家を支える「筋交」の接合部を補強する金物。筋交い接合部をより強固にすることで、耐震力が高まります。

カットスクリュー

土台と基礎に埋め込まれたアンカーボルトの結合に使用。座掘りで取り付けるため、木材の中にフラットに収まります。

羽子板金物

梁と柱、梁と桁を結合させる金物。板状部分にある穴にボルトを通して固定します。

ホールダウン金物

地震や台風で柱が土台や梁から抜けるのを防ぐために必要不可欠な金物です。

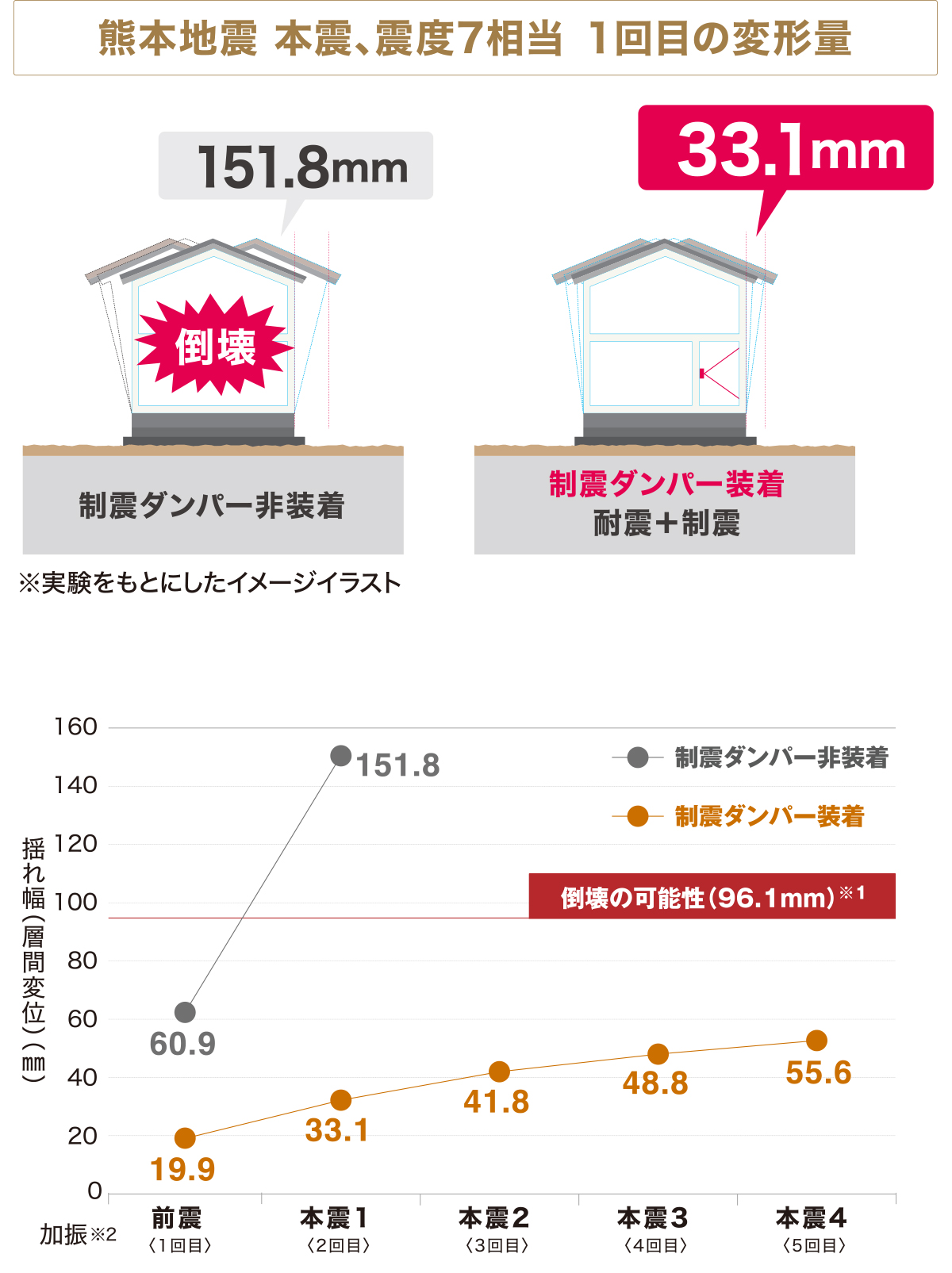

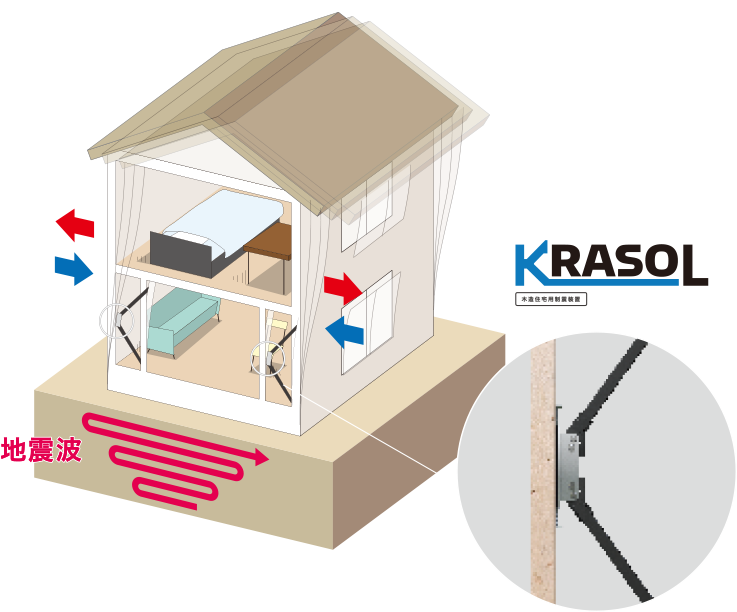

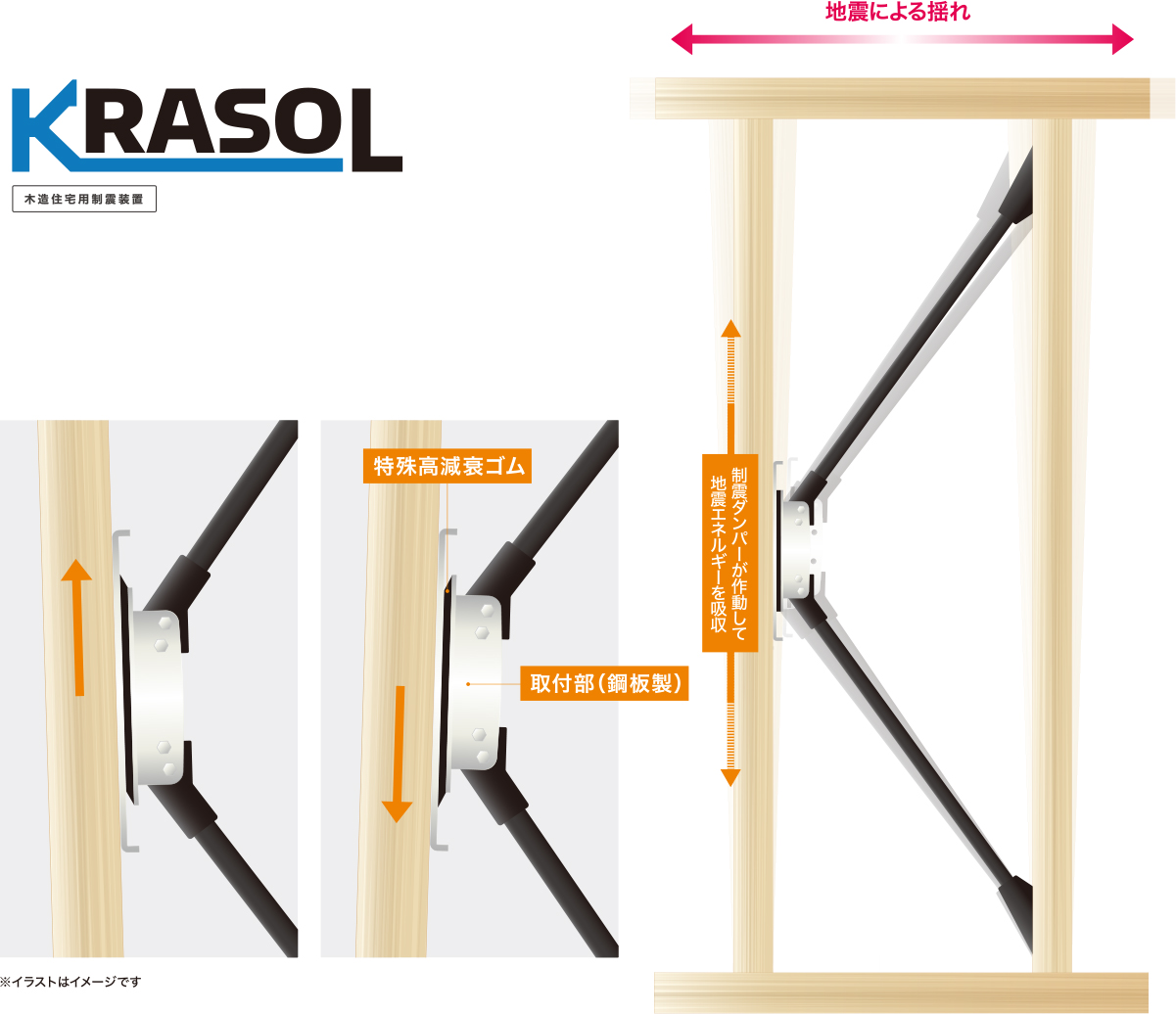

制震ダンパーも標準仕様

繰り返される地震から家を守る

大きな地震は、一度きりとは限りません。余震を含め、度重なる地震が発生した場合、家はダメージを蓄積し次の揺れに耐えられない可能性があります。そこで、耐震だけではなく「制震」の技術に着目。地震の揺れを制御する制震技術で、繰り返す地震から住まいを守ります。双伸の家は、大阪府下で唯一制震ダンパーKARASOLを全棟標準仕様にしています。

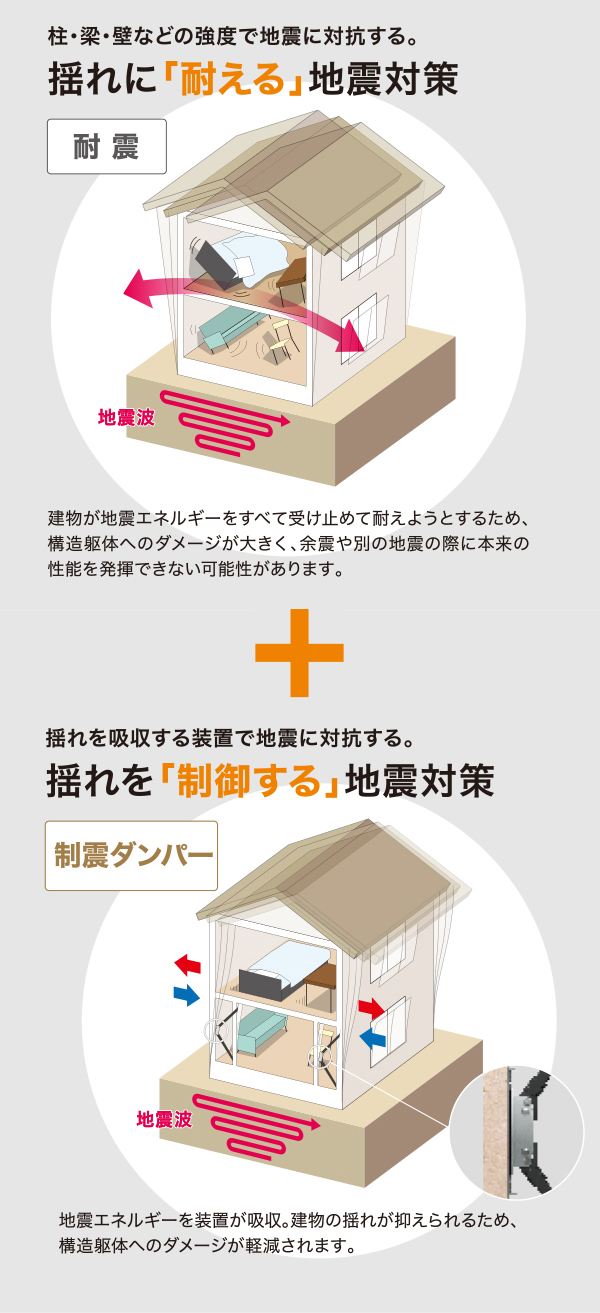

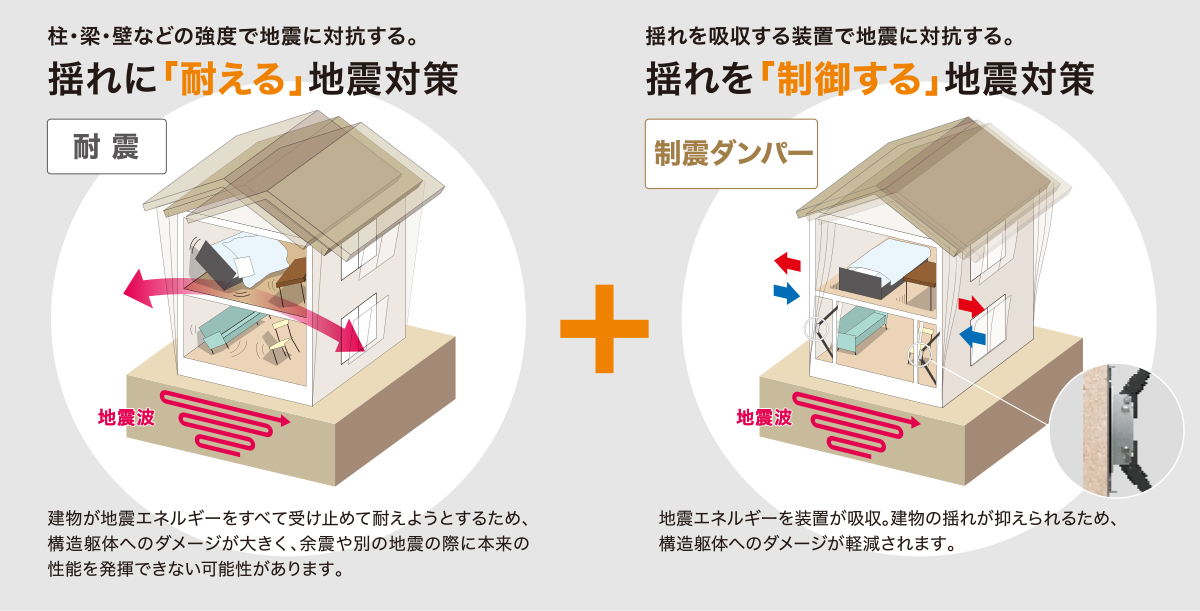

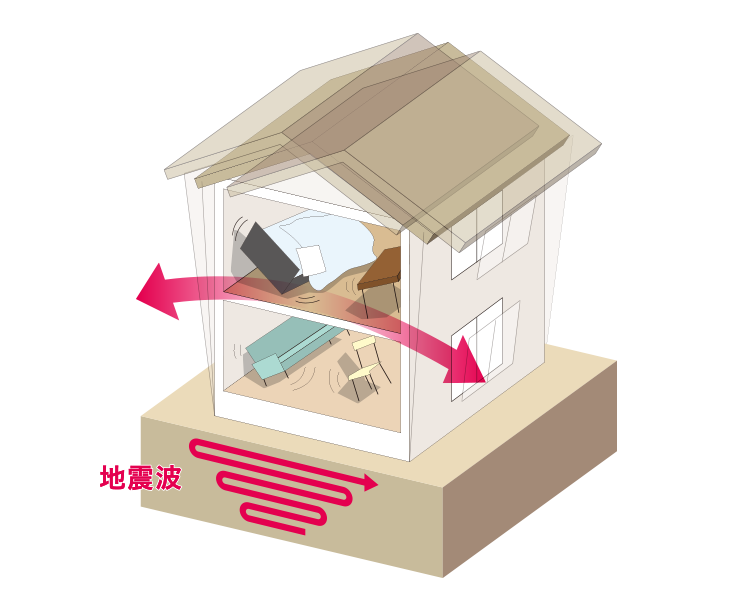

柱・梁・壁などの強度で地震に対抗する。

耐震

揺れに「耐える」地震対策

揺れを吸収する装置で地震に対抗する。

制震

揺れを「制御する」地震対策

制震性能

大きな地震は、一度きりとは限りません。
余震を含め、度重なる地震が発生した場合、家はダメージを蓄積し次の揺れに耐えられない可能性があります。
そこで、耐震だけではなく「制震」の技術に着目。
地震の揺れを制御する制震技術で、繰り返す地震から住まいを守ります。
双伸の家は、大阪府下で唯一制震ダンパーKARASOLを全棟標準仕様にしています。
